PRODUCT DETAILS
엣지초박형
엣지 조명처럼 설치 높이에 제약이 있는 공간을 고려한 제품군입니다.
EDGE & ULTRA SHALLOW
엣지초박형
UT / ST Series
- 제품군
- 엣지초박형
- 시리즈
- UT / ST
- 주요 적용
- 엣지 조명 · 설치 높이가 제한된 등기구
- 형태
- 초박형
SPECIFICATIONS & DRAWINGS
제품 사양과 도면.
시리즈별 제품 사양과 도면을 확인하세요.

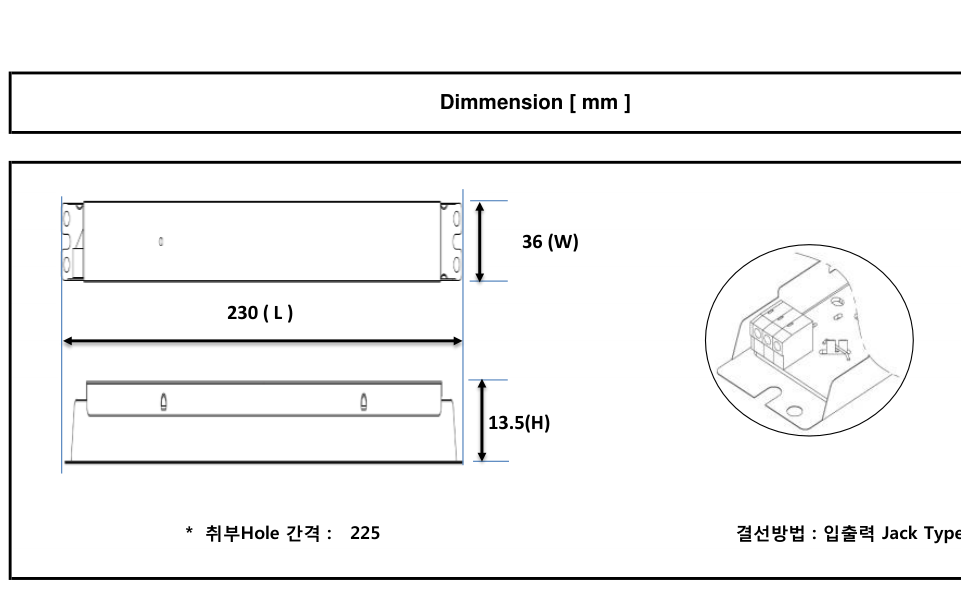

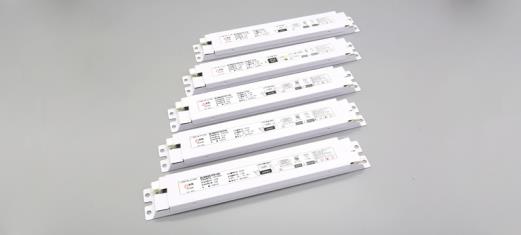

ST Series
주요 특징
- 입력 전압: 198 ~ 242 VAC
- 정전류 출력 방식
- 잭 타입 연결
| DESCRIPTION | STPF | STPR | STSR | STSF | STFF | STDD | |
|---|---|---|---|---|---|---|---|
| Circuit Type | Primary Side Regulation Type | Secondary Side Regulation Type | Power Factor Correction Primary Side Regulation Type | 2 Stage Dimming Type | |||
| Feature | Flicker Free | Standard | DC Sensor | DC Sensor Flicker Free | Flicker Free | Standard | |
| Input | Voltage (입력전압) | 198 ~ 242 VAC | |||||
| Frequency (주파수) | 60Hz ± 3Hz | ||||||
| Power Factor (역률) | λ > 0.9 | ||||||
| Efficiency (효율) | 85% | ||||||
| Output | DC Voltage (출력전압) | 24Vdc ~ 48Vdc | |||||
| Rated Current (출력전류) | Min 530mA ~ Max 2300mA | Min 530mA ~ Max 2300mA | Min 530mA ~ Max 2300mA | Min 530mA ~ Max 2130mA | Min 530mA ~ Max 2300mA | Min 530mA ~ Max 2300mA | |
| Rated Power (출력전력) | Min 25.5W ~ Max 55.5W | Min 25.5W ~ Max 55.5W | Min 25.5W ~ Max 55.5W | Min 25.5W ~ Max 51W | Min 25.5W ~ Max 55.5W | Min 25.5W ~ Max 55.5W | |
| Output Method (출력방식) | Constant Current Type | ||||||
| Protection | Over Load (과부하) | Protection Type : Shut Down operation Voltage, Restart | |||||
| Over Voltage (과전압) | Protection Type : Shut Down operation Voltage, Restart | ||||||
| Environment | Operating Temperature (사용온도) | -20℃ ~ 50℃ | |||||
| Storage Temp & Humidity (보관조건) | -20℃ ~ 70℃ / 10 ~ 90%RH | ||||||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 Compliance to KSC IEC 61000, Class B | |||||
| EMI | |||||||

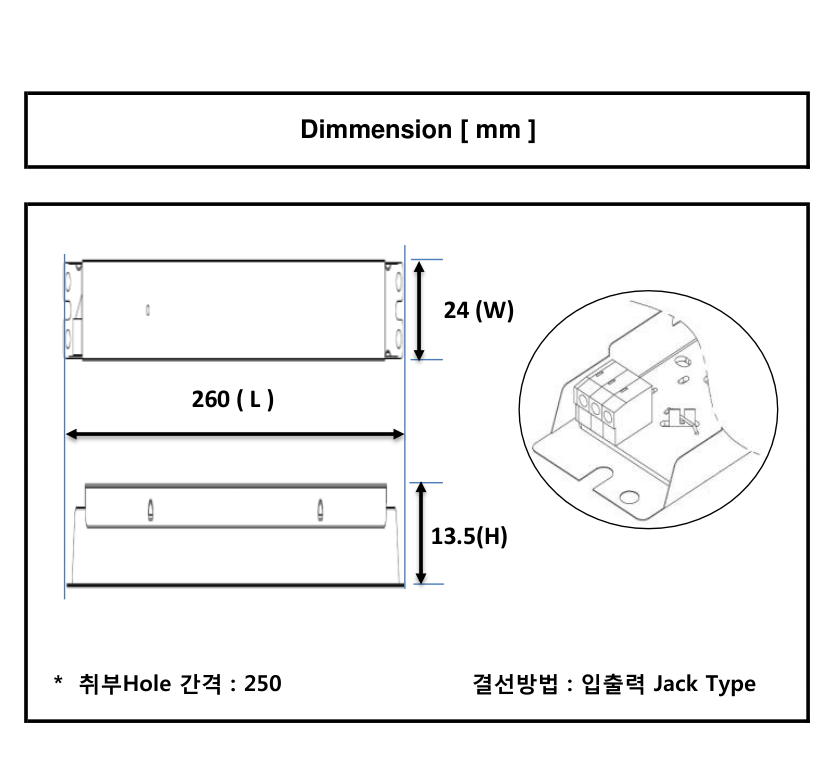

UT Series
주요 특징
- 입력 전압: 198 ~ 242 VAC
- 정전류 출력 방식
- 잭 타입 연결
| DESCRIPTION | UTPF | UTPR | UTSF | UTFF | |
|---|---|---|---|---|---|
| Circuit Type | Primary Side Regulation Type | Secondary Side Regulation Type | Power Factor Correction Primary Side Regulation Type | ||
| Feature | Flicker Free | Standard | DC Sensor Flicker Free | Flicker Free | |
| Input | Voltage (입력전압) | 198 ~ 242 VAC | |||
| Frequency (주파수) | 60Hz ± 3Hz | ||||
| Power Factor (역률) | λ > 0.9 | ||||
| Efficiency (효율) | 85% | ||||
| Output | DC Voltage (출력전압) | 24Vdc ~ 48Vdc | |||
| Rated Current (출력전류) | Min 180mA ~ Max 1420mA | Min 180mA ~ Max 1420mA | Min 180mA ~ Max 1420mA | Min 180mA ~ Max 1420mA | |
| Rated Power (출력전력) | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | |
| Output Method (출력방식) | Constant Current Type | ||||
| Protection | Over Load (과부하) | Protection Type : Shut Down operation Voltage, Restart | |||
| Over Voltage (과전압) | Protection Type : Shut Down operation Voltage, Restart | ||||
| Environment | Operating Temperature (사용온도) | -20℃ ~ 50℃ | |||
| Storage Temp & Humidity (보관조건) | -20℃ ~ 70℃ / 10 ~ 90%RH | ||||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 Compliance to KSC IEC 61000, Class B | |||
| EMI | |||||
