PRODUCT DETAILS
바형
길게 이어지는 간접 조명과 바 형태 등기구를 위한 LED 컨버터입니다.
SPECIFICATIONS & DRAWINGS
제품 사양과 도면.
시리즈별 제품 사양과 도면을 확인하세요.

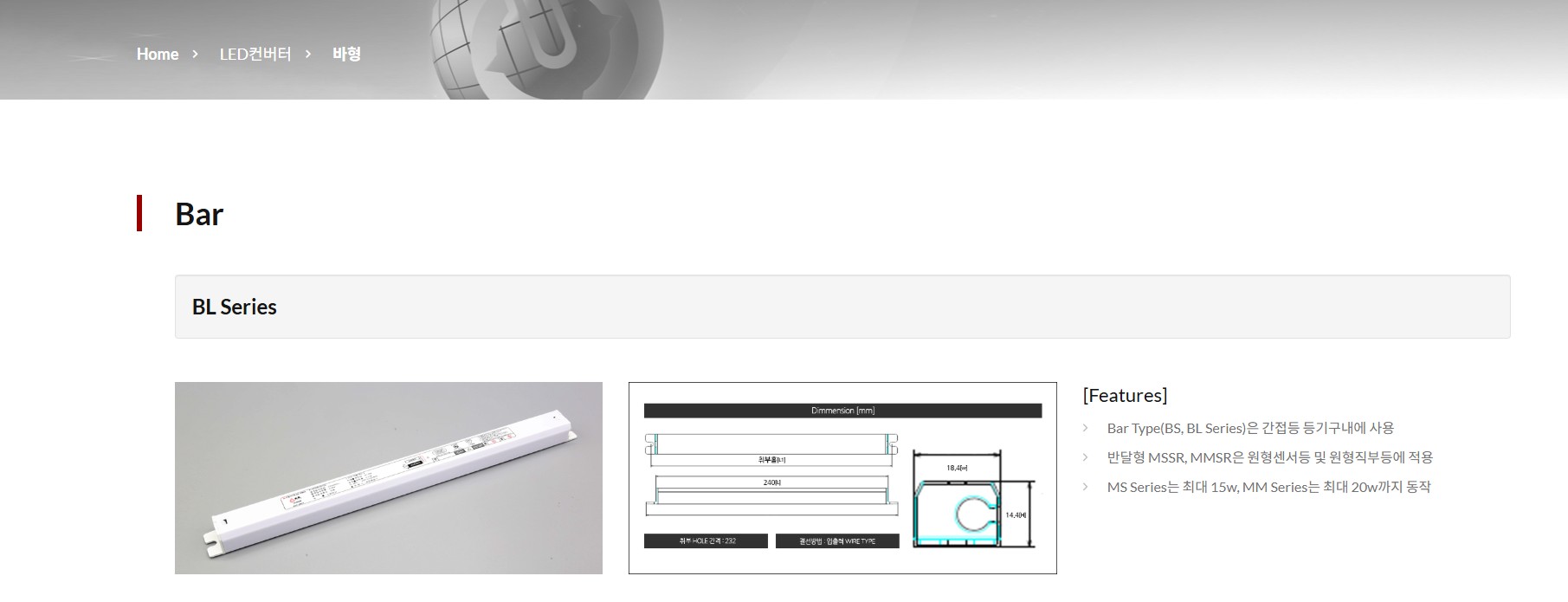

BL Series
주요 특징
- 간접등 등기구용 바형 LED 컨버터
- 정전류 출력 방식
- 입·출력 와이어 타입 연결
| DESCRIPTION | BLPR | BLBI |
|---|---|---|
| 회로 방식 | Primary Side Regulation Type | Non Isolation Type |
| 특징 | Standard | Standard |
| 입력 전압 | 198–242 VAC | |
| 입력 주파수 | 60Hz ±3Hz | |
| 역률 | λ > 0.9 | |
| 효율 | 85% | |
| 출력 전압 | 24Vdc–48Vdc | |
| 정격 출력 전류 | Min 89mA–Max 710mA | |
| 정격 출력 전력 | Min 4W–Max 17W | |
| 출력 방식 | Constant Current Type | |
| 과부하 보호 | Protection Type: Shut Down operation Voltage, Restart | |
| 과전압 보호 | Protection Type: Shut Down operation Voltage, Restart | |
| 사용 온도 | −20℃–50℃ | |
| 보관 온도·습도 | −20℃–70℃ / 10–90%RH | |
| Safety Standards | KS C7655, 10-IS0256 | |
| EMI | Compliance to KSC IEC61000, Class B | |

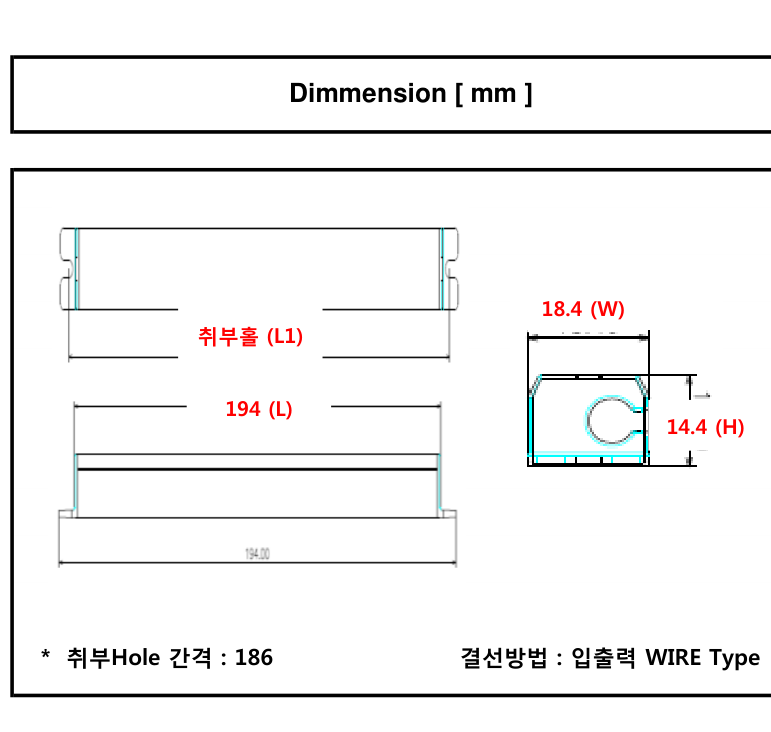

BS Series
주요 특징
- 입력 전압: 198 ~ 242 VAC
- 정전류 출력 방식
- 와이어 타입 연결
| DESCRIPTION | BSPR | BSBI | |
|---|---|---|---|
| Circuit Type | Primary Side Regulation Type | Non Isolation Type | |
| Feature | Standard | Standard | |
| Input | Voltage (입력전압) | 198 ~ 242 VAC | |
| Frequency (주파수) | 60Hz ± 3Hz | ||
| Power Factor (역률) | λ > 0.9 | ||
| Efficiency (효율) | 85% | ||
| Output | DC Voltage (출력전압) | 24Vdc ~ 48Vdc | |
| Rated Current (출력전류) | Min 53mA ~ Max 710A | Min 53mA ~ Max 710A | |
| Rated Power (출력전력) | Min 2.5W ~ Max 17W | Min 2.5W ~ Max 17W | |
| Output Method (출력방식) | Constant Current Type | ||
| Protection | Over Load (과부하) | Protection Type : Shut Down operation Voltage, Restart | |
| Over Voltage (과전압) | Protection Type : Shut Down operation Voltage, Restart | ||
| Environment | Operating Temperature (사용온도) | -20℃ ~ 50℃ | |
| Storage Temp & Humidity (보관조건) | -20℃ ~ 70℃ / 10 ~ 90%RH | ||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 Compliance to KSC IEC 61000, Class B | |
| EMI | |||
